LG CT-29Q10ET Shassis MC-991A

Сегодня в ремонте LG CT-29Q10ET, с диагнозом не включается в рабочий режим.

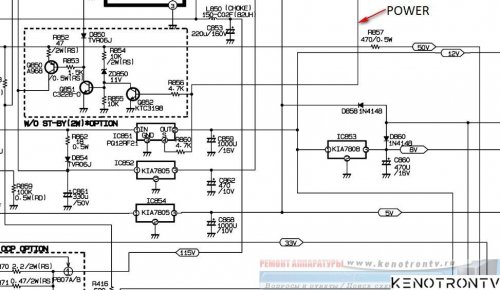

Проверка БП. показала, что команда POWER на него приходит, при этом появляются все напряжения указанные на схеме

Дальнейшее обследование показало, что отсутствует строчный импульс H-OUT, который снимается с 40 ноги видеопроцессора TDA 8376A.

На этом шасси реализована защита,которая даёт запрет на включение, либо выключает рабочий телевизор в случаи возникновения неисправности.

Контролирующим элементом наличия аварийной ситуации служит микроконтроллер IC01.

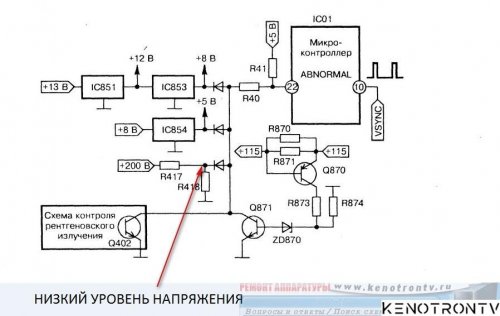

Сигнал аварийной ситуации в виде низкого уровня поступает по линии ABS на вывод 22 IC01.

К линии ABS подключены диоды.

Замеряя напряжение на них, обнаружил, что на катоде D410 низкий уровень.

Дальше выявить неисправность не составило никакого труда, им оказался оборванный резистор R417(120ком).

Замена которого вернуло телевизору работоспособность
